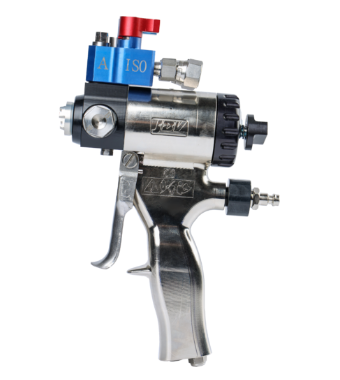

Пистолет для напыления ППУ и полимочевины от Китайского лидера рынка - завода JHBV, модель XAP. Профессиональный пистолет-распылитель, является ключевым узлом в двухкомпонентных установках высокого давления для напыления пенополиуретана (ППУ) и полимочевины. Он предназначен для точного смешивания и распыления компонентов (компонент А (изоционат) и компонент Б (полиол).
Пистолет для ППУ XAP — пожалуй это самый легкий и малогабаритный пистолет распылитель, который подходит для любых установок высокого давления. В основу пистолета XAP лег основной флагман американского рынка FUSION AP, но в уменьшенном виде.
Компактный и удобный распылитель ППУ HAP разработан и серийно производится для напыления пенополиуретана и полимочевины в комплекте с любыми установками модельного ряда и любой производительностью. Уникальная конструкция пистолета-распылителя впервые была разработана конструкторским отделом JHBV в конце 2024 года с учётом достижения максимально возможных эксплуатационных характеристик и качества распыления материалов. Эта модель заслужила положительные отзывы наших покупателей и сразу же стала объектом пристального внимания.
| Перерабатываемое сырье |
Пенополиуретан и полимочевина |
| Метод очистки | Автоматический воздушный |
| Производительность | 2–22 кг/мин |
| Расход воздуха | 150–350 л/мин |
| Давление воздуха | 4–8 Бар |
| Максимальное давление компонентов | 350 Бар |
| Подсоединение шлангов | JIC 1/2 и JIC 9/16 |
| Габаритные размеры | 19 х 20,6 х 8,4 см |
| Вес | 1,4 кг в сборе с площадкой |
Пистолет для нанесения ППУ JHBV HAP выполнен из высококачественных материалов на прецизионном заводском оборудовании. Все детали проходят несколько этапов контроля качества, включая лазерный контроль размера и точности обработки. Конструкторами завода были разработаны новые камера смешивания компонентов с плоским факелом, которые позволили добиться максимального качества получаемого полимерного покрытия.

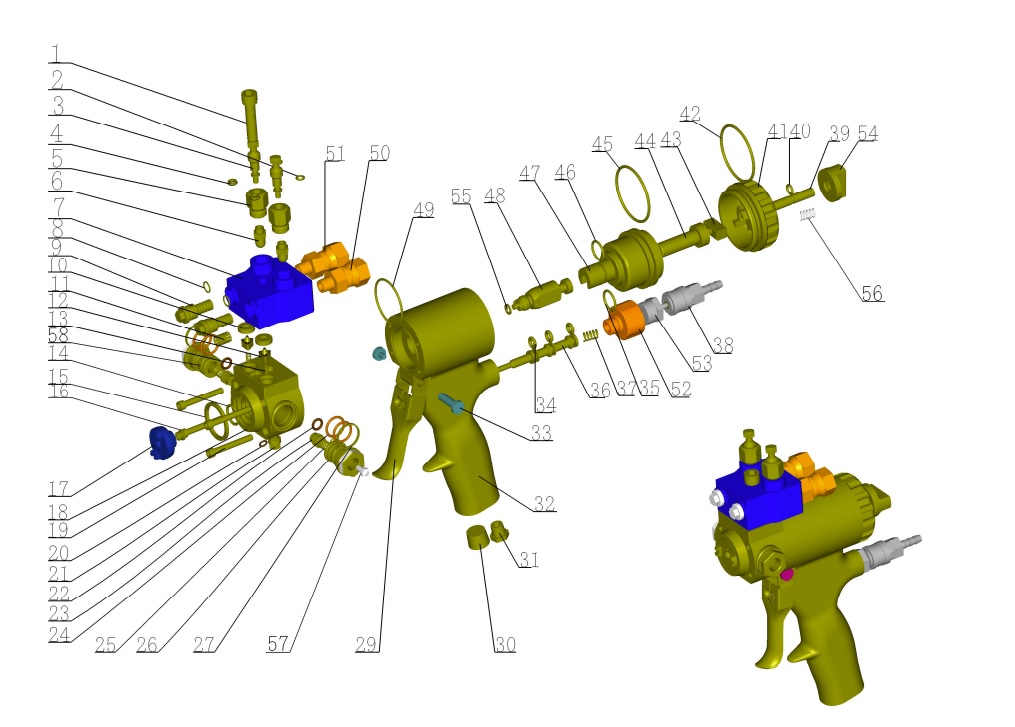

Ниже представлена взыв-схема пистолета-распылителя JHBV HAP со всеми деталями и уплотнениями.
Рис.1 Деталировочный чертеж пистолета-распылителя HAP с позициями всех деталей
| Позиции |
Название деталей |
| 1 | Болт крепления площадки материала |
| 2 | Уплотнительное кольцо крана площадки |
| 3 | Поршень крана площадки |
| 4 | Уплотнительное кольцо крана площадки |
| 5 | Корпус крана площадки |
| 6 | Шариковая головка крана площадки |
| 7 | Корпус площадки |
| 8 | Уплотнительное кольцо корпуса фильтров |
| 9 | Корпус фильтров |
| 10 | Уплотнители площадки |
| 11 | фильтр |
| 12 | конус обратного клапана |
| 13 | Пружина обратного клапана |
| 14 | Уплотнительное малое кольцо диффузора |
| 15 | Уплотнительное большое кольцо диффузора |
| 16 | Головка камеры смешивания |
| 17 | Диффузор |
| 18 | Смесительный блок |
| 19 | Шпильки смесительного блока |
| 20 | Уплотнительная прокладка масленки |
| 21 | масленка |
| 22 | Уплотнительное кольцо щечки |
| 23 | Щечка |
| 24 | Уплотнительное кольцо бокового узла средняя |
| 25 | Пружина бокового узла |
| 26 | Боковой узел компонента А |
| 27 | Уплотнительная прокладка бокового узла большая |
| 28 (57) | Заглушка бокового узла |
| 29 | Курок |
| 30 | Глушитель |
| 31 | Заглушка рукоятки |
| 32 | Рукоятка |
| 33 | Штифт и винт курка |
| 34 | Уплотнительное кольцо золотника |
| 35 | Уплотнительное кольцо адаптера воздуха |
| 36 | Золотник |
| 37 | Пружина золотника |
| 38 | БРС «мама» |
| 39 | Штифт блокиратора |
| 40 | Уплотнительное кольцо штифта блокиратора |
| 41 | Гайка блокиратора |
| 42 | Уплотнительное кольцо гайки блокиратора |
| 43,44 | блокиратор |
| 45 | Уплотнительное кольцо плунжера (большое) |
| 46 | Уплотнительное кольцо плунжера (малое) |
| 47 | Плунжер |
| 48 | Смесительная камера |
| 49 | Уплотнительное кольцо пневмоцилиндра |
| 50 | Адаптер площадки (американка) подачи материала А |
| 51 | Адаптер площадки (американка) подачи материала В |
| 52 | Адаптер воздуха |
| 53 | БРС «папа» |
| 54 | Крышка блокиратора |
| 55 | Уплотнение дюзы плоской камеры |
| 56 | Пружина блокиратора |
| 58 | Боковой узел компонента В |
Оформить заказ на нашем сайте легко. Просто оставьте заявку любым удобным образом или позвоните нам, и наши менеджеры проведут консультацию и ответят на все интересующие вопросы.
Оплатить пистолет-распылителя JHBV XAP можно по безналичному расчету с НДС, так же вы можете купить пистолет ППУ за наличный расчет.
Мы готовы отправить распылитель JHBV XAP до места назначения любой, удобной для Вас транспортной компанией. Стоимость доставки просчитывается индивидуально под каждого Заказчика, т. к. вес и габариты груза зависят от комплектации оборудования и наличия дополнительных опций. Забрать оборудование можно самовывозом с нашего склада по адресу: МО, Одинцово, Западная 19.
Компания «Технопена» обеспечивает профессиональную техническую поддержку на всех этапах эксплуатации. Мы научим правильно работать на установке, грамотно производить замеры объектов и рассчитывать расход сырья. Обеспечим полное обучение технологиям напыления пенополиуретана и полимочевины, а также поможем подобрать необходимое сырье и стать надежным партнером по поставкам материалов высшего качества.
В нашем ассортименте — всё необходимое под ключ: промывочные жидкости, ремкомплекты и расходные материалы.
Мы гарантируем бесперебойные поставки оборудования и запасных частей, техническую поддержку, обслуживание, ремонтные базы и обучение.
